Přijímač povelů PPN 24A

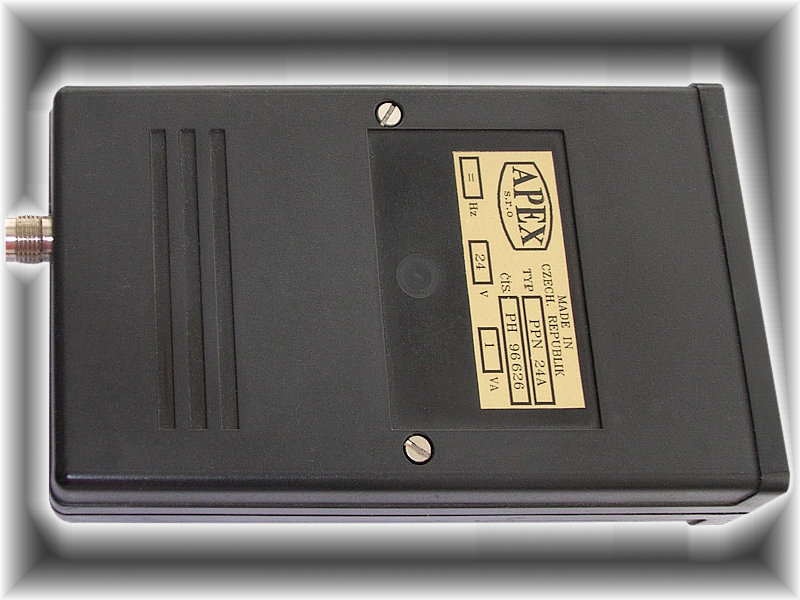

PPN24 - fotografie Přijímač PPN 24A je určen k zabudování do dopravních prostředků (případně jiných zařízení) s možností napájení 24 V (18 až 30 V), které jsou vybaveny systémem se sběrnicí IPIS. Přijímač je vybaven sběrnicí IPIS, po které komunikuje s řídícím systémem a předává mu informace o přijatých povelech a informace o datu a přesném centrálním času. Pomocí přijímače je také případně možno zablokovat označovače revizorem DP při kontrole jízdenek ap. Přijímač je chráněn proti napěťovým špičkám jak na napájení tak i na sběrnici.
Napájení pro přijímač, rozhraní sběrnice IPIS a kontakty relé jsou vyvedeny na devítipólový pravoúhlý konektor CANNON 9.

Technická specifikace:

Přijímaný kmitočet 86,790 MHz
Vstupní impedance 50 Ω
Anténa drátová nebo spirálová
Citlivost 0,3 µV (BER=10-3)
Napájecí napětí 18 - 33 V
Proudový odběr typ. 7 mA
Rozsah pracovních teplot -20 °C až +60 °C
Rozsah skladovacích teplot -40 °C až +70 °C
Rozměry 34 x 82 x 140 mm
Váha cca 170 g
Mechanické upevnění WAGO příchytkami na WAGO lištu
Vstup vf - TNC konektor
Napájení, sběrnice IPIS, relé CANNON 9
